Innovative Messtechnik
bei uns und bei Ihnen vor Ort!
Durch das Zusammenspiel von innovativen teils automatisierten optischen Messanlagen, hochgenauer CNC-Messmaschinen und mobiler Messtechnik sind wir in der Lage für fast jede Aufgabe die optimale Lösung anzubieten. In der Messtechnik stellen wir uns optimal auf die Anforderungen unserer Kunden ein.
Als kompetenter Partner stehen wir Ihnen mit Rat und Tat zur Seite, durch unser hoch qualifiziertes und flexibles Team sind sie bei uns genau richtig.

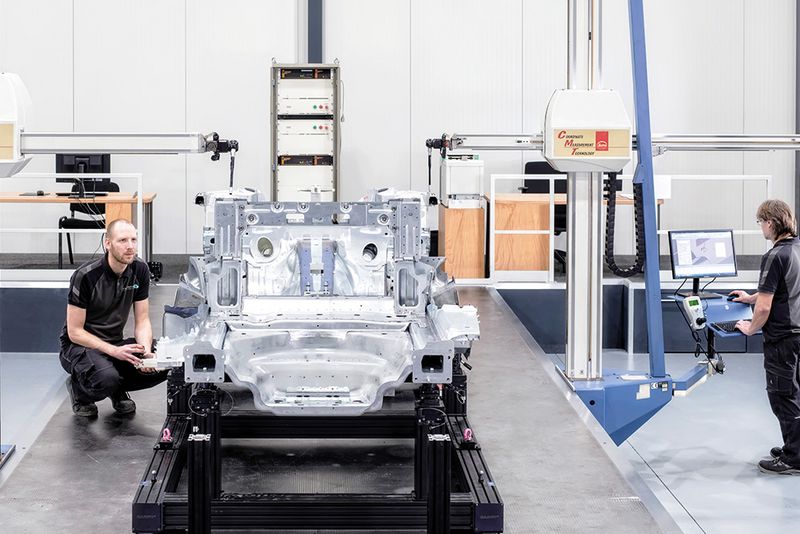

CNC/Manuelle Messmaschinen
| Messmaschinen | Tischmaß (in mm) | Messbereich (in mm) |
|---|---|---|
| Mora CNC | 3.000 x 1.500 | 2.400 x 1.300 x 1.500 |
| Mora CNC Duplex | 13.500 x 3.000 | 12.900 x 1.600 x 2.000 |
| Zett Mess CNC Duplex | 6.000 x 2.500 | 5.400 x 1.500 x 1.700 |

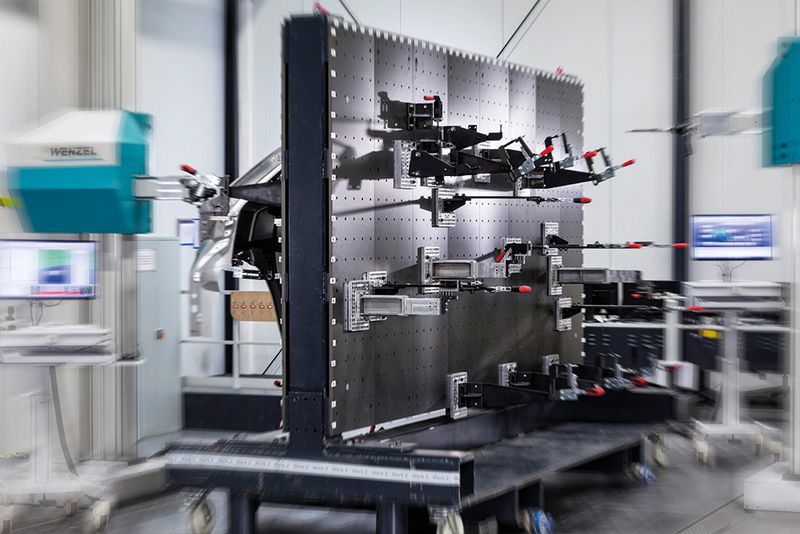

| Wenzel CNC Duplex | 9.000 x 3.000 | 8.400 x 1.500 x 3.800 |
| Zett Mess Manuell Duplex | 6.000 x 2.500 | 5.400 x 1.500 x 1.700 |

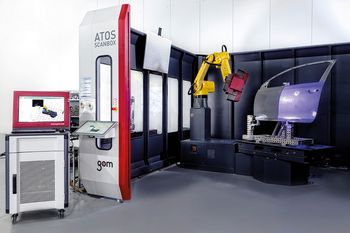

Atos ScanBox 6130
Technische Daten:
max. Bauteilgröße bis 3 m; max. Bauteilgewicht bis 2000 kg; Sensor: Atos ||| Triple Scan; Sensorauflösung (MegaPixel): 8 MP; Photogrammetrieauflösung: Plus 29M (Kameraauflösung: ca. 29M, 6576 x 4384 Pixel)
Software:
GOM Inspect Professional, ATOS Professional, TRITOP Professional

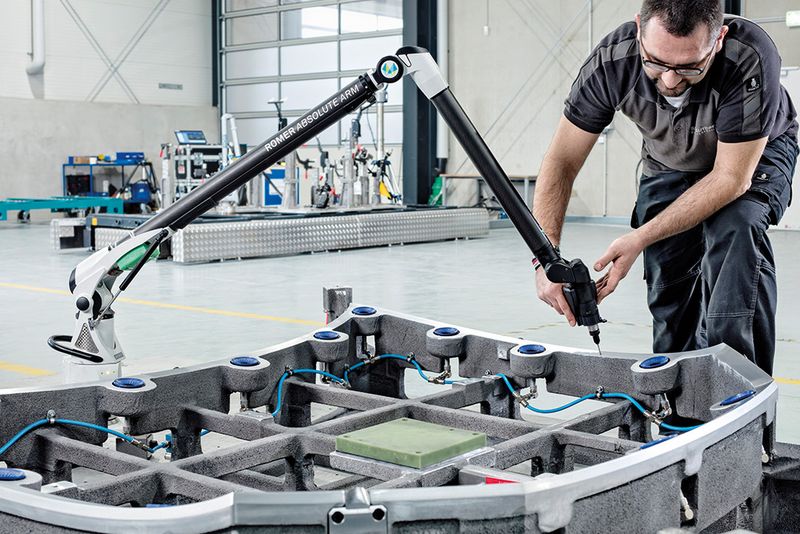

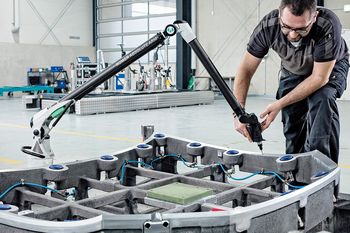

ROMER Absolute Arm - Modell 7330
Technische Daten:
Messbereich: 3,00 m/9,8 ft.; Einzelpunkt-Reproduzierbarkeit: 0,059 mm/0,0023 in.; Volumetrische Genauigkeit: +/- 0,075 mm/0,0030 in.; 8,0 kg/17,6 lbs.

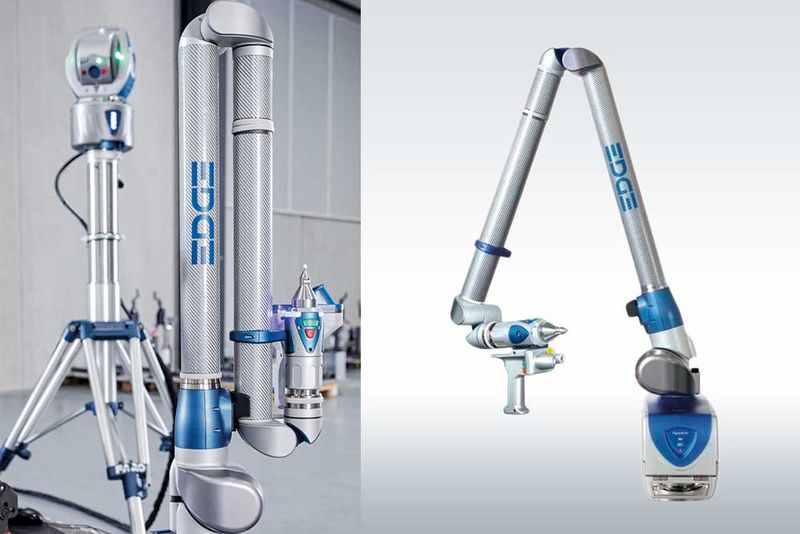

Faro Edge Arm
Technische Daten
Messbereich: 2,7 m
7 Achsen
Wiederholgenauigkeit: 0,029 mm
Faro Edge ScanArm
Technische Daten
Genauigkeit: ±25 μm (±0,001 in)
Scanrate bis zu 560.000 Punkte pro Sekunde
Faro Laser Tracker
Technische Daten
Vantage: Sphärisches Arbeitsvolumen von 50 m, Genauigkeit
von bis zu 0,015 mm*, Retro Probe 100 Kit.
*Typische Winkelgenauigkeit auf 2 m.
Als Zusatz ist es möglich, beide Geräte zu einem „Faro Track-Arm“ zu kombinieren. Messungen sind mit dem TrackArm auchaußerhalb des Sichtbereichs möglich. Es kann jederzeit zwischendem Tracker und dem Arm gewechselt werden. Mithilfeder sechs Freiheitsgrade des FaroArms können auch Punkteerreicht werden, die nicht im Sichtbereich des Laser Trackersliegen – es kann also auch um die Ecke und in Öffnungen gemessenwerden. Mit dem Faro TrackArm lassen sich nun überallbeliebig große Messobjekte für große Volumina vermessen.

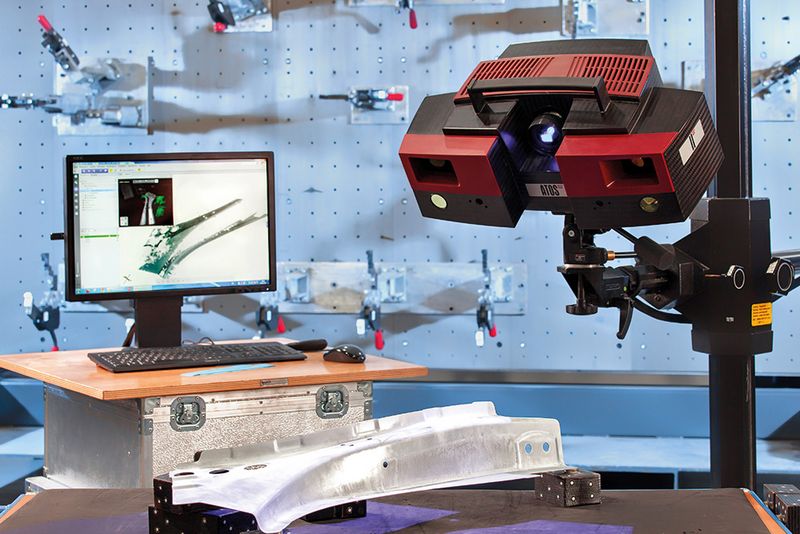

Atos GOM
Technische Daten
Kamerapixel: 2 x 5 Mio.-Pixel
Messbereich: 2000 x 1500 mm
Punktabstand: 0,02–0,79 mm

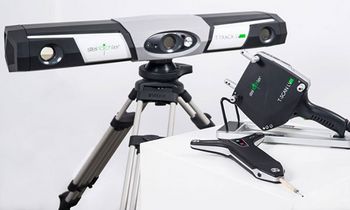

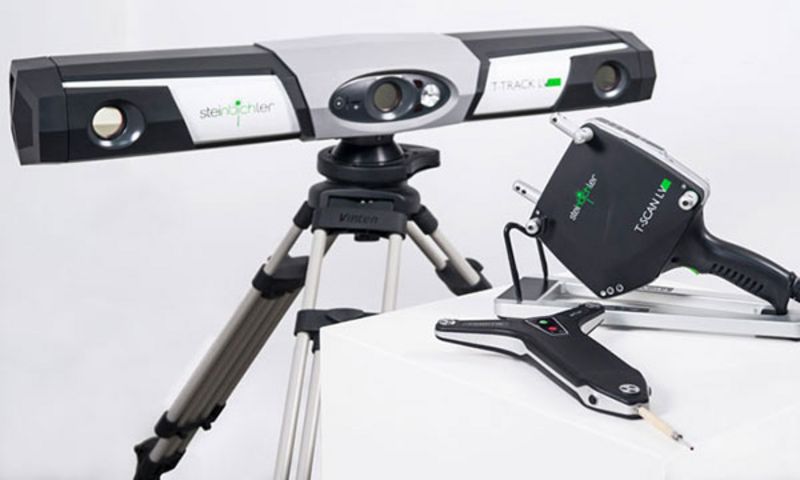

Steinbichler T-TRACK LV
T-TRACK LV – Technische Daten
Messabstand Objekt-Kamera: 1,5 m bis 7,5 m; Messvolumen: 35 m³, Sichtfeld: bis zu 3700 mm x 2600 mm; Messrate: bis zu 4,5 kHz; Gewicht: 24 kg; Abmessungen: 1157 x 230 x 175 mm; Notebook: PC; LED Marker: bis zu 63 LEDs, zeitgleich detektierbar.
T-SCAN LV – Technische Daten
Messtiefe: +/- 50 mm; Linienbreite: bis zu 125 mm; Mittlerer Arbeitsabstand 150 mm; Linienfrequenz: bis zu 160 Hz; Datenrate: bis zu 210.000 Punkte/Sek.; Gewicht: 1100 g; Abmessungen Sensor (inkl. Handgriff und IR-Pins): 300 x 170 x 150 mm; Standard- Kabellänge Scanner-PC: 10 m; Mittlerer Punktabstand: 0,075 mm; Punkte pro Linie: 1312; Lasertyp: Diode; Wellenlänge: 658 nm; Laserklasse: 2 M.
